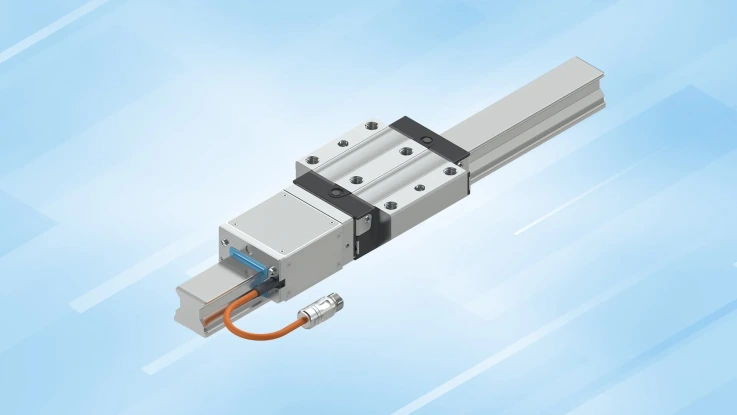

Integrovaný měřicí systém IMS-A na modrém pozadí. Integrovaný měřicí systém – vedení a měření s nejvyšší přesností

Informace o produktu

Přehled výhod

  • Odolný:
    • Odolný vůči magnetickým polím, prachu, oleji, mastnotě, vlhkosti
    • Dobrá ochrana EMC
    • Odolný proti nárazům a vibracím
  • Flexibilní:
    • Pomocí modulárních kolejnic lze realizovat individuální délky
    • Široká škála rozhraní pro snímače
  • Přesný:
    • Přesnost systému až ± 4 µm/m
    • S integrovanou funkcí regulace teploty pro teplotní kompenzaci
  • Inteligentní:
    • Integrovaný snímač zrychlení pro monitorování stavu

Klíčové technické údaje

  • Rozměry kuličkového vedení: 20, 25, 30, 35, 45
  • Rozměry válečkového vedení 35, 45, 55, 65
  • Indukční princip měření
  • Přesnost systému: ± 4 µm/m
  • Opakovatelnost: ± 0,25 μm
  • Měřicí délky až 4,5 m

Obvyklé aplikace

  • Obráběcí stroje: víceosé interpolace
  • Osy s lineárním motorem
