Miért lettek akkorák? A túlméretezett hidraulikus rendszerek nem véletlenül születtek.

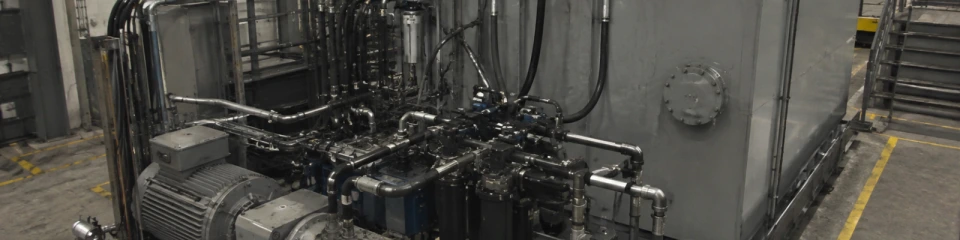

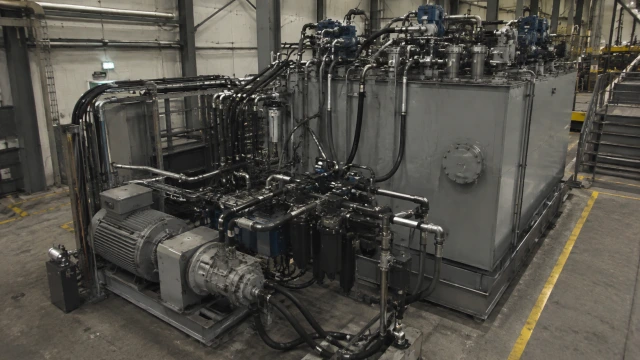

Ha valaha is dolgozott 20-30 éves hidraulikus tápegységekkel, biztosan ismeri a jelenséget. Hatalmas motorok, óriási tartályok, vastag csővezetékek, zajos, monoton búgással kísérve. De vajon mi volt a praktikus oka annak, hogy így lettek megvalósítva?
„Mert annak idején így tervezték."
Ez nem kielégítő válasz. De ha visszamegyünk az időben, és megnézzük, milyen körülmények között születtek ezek a döntések, egészen más képet kapunk. Nem pazarlást látunk, hanem zseniális alkalmazkodást – egy olyan korhoz, ami már nem létezik.
1970-1990: amikor a papír és a logarlécvolt az egyetlen eszköz
A hidraulikus rendszerek tervezése az 1970-es, 80-as években alapvetően más feladat volt, mint ma. Nem volt végeselemes szimuláció. Nem volt valós idejű adatgyűjtés. Nem volt digitális iker, amin le lehetett tesztelni a terhelési profilokat.
A mérnök leült egy rajzasztalhoz, elővette a logarlécet, és számolt. A nyomáscsúcsokat, az áramlási igényeket, a hőterhelést, persze mindezt papíron, statikus képletek alapján, kényszerű becslésekkel teli adatokkal.
Ha valaki ilyen körülmények között tervez, és a valós terhelési profilt nem ismeri pontosan, egyetlen ésszerű döntés létezik: ráad egy biztonsági szorzót. 20%-ot, 30%-ot, néha 50%-ot. Mert ha a rendszer meghibásodik, az leállást jelent. Ha meg van méretezve, az legfeljebb kissé magasabb villanyszámlát.
A választás nem volt nehéz.
A „robusztusság mindenekfelett" tervezési filozófiája
A második oka, ami a túlméretezés irányába tolt mindent, a korszak tervezési kultúrájában gyökerezik. Az ipari gépeknek évtizedekig kellett üzemelniük. Az alkatrészellátás nem volt garantált. A szervizmérnök nem feltétlenül volt elérhető másnap reggel.
Ebben a kontextusban a túlméretezés nem luxus volt, hanem biztonsági stratégia. Ha egy szivattyú a névleges kapacitásának csak 60-70%-án üzemel, lassabban kopik, ritkábban kell hozzányúlni, és ha valami nem stimmel, van tartalék kapacitás, amire lehet támaszkodni.
Ez a logika egyébként nem volt téves. Sok esetben épp ezek a „túlméretezett" rendszerek üzemelnek ma is, 30-40 évvel a tervezésük után – miközben a kortárs, pontosabban méretezett berendezések régen elavultak.
A gond nem a megbízhatóság volt. A gond az, hogy ez a megbízhatóság azóta nagyon drága lett.
A fix fordulatszámú világ
A harmadik tényező talán a legtechnikusabb, de a legfontosabb.
A hagyományos villamos motorok fix fordulatszámon futnak, névlegesen 1450–1500 min⁻¹, az elektromos hálózat frekvenciájától függően. Ez azt jelenti, hogy a szivattyú mindig ugyanolyan gyorsan forog. Nem számít, hogy a gép éppen teljes terhelésen préseli az acélt, vagy csak vár a következő ciklusra.
Ha a rendszert a maximális terhelési csúcsra méretezi – ami a biztonságos tervezés alapelve volt –, akkor ez a maximális kapacitás folyamatosan rendelkezésre áll. Akkor is, amikor a gép nem igényli.
A felesleges energiának el kell valahova mennie. Hővé alakul. A hőt el kell vezetni, ami hűtőkört igényel, ami energiát fogyaszt. Kétszeres veszteség – és mindkét szinten fizetünk érte.
A frekvenciaváltók ugyan az 1980-as évek végétől elérhetők voltak, de drágák, megbízhatatlanok és nehezen kezelhetők. A legtöbb tervező joggal kerülte őket – az egyszerű, robusztus fix sebességű megoldás biztonságosabb volt, és a villamosenergia akkor töredékennyibe került, mint ma.
Ami 1985-ben hatékony volt, az 2026-ban versenyhátrány
Az ipari villamosenergia ára az elmúlt két évtizedben drasztikusan megváltozott. Ami a kilencvenes évek elején elhanyagolható üzemeltetési tételnek számított, az ma sok üzem egyik legnagyobb fix kiadása.
Közben a technológia is alapvetően megváltozott.
A frekvenciaváltók megbízhatóak, olcsók és könnyen integrálhatók lettek. A változtatható lökettérfogatú szivattyúk lehetővé teszik, hogy a rendszer pontosan akkora nyomást és áramlást adjon, amennyire az adott pillanatban szükség van. Az IoT-alapú szenzorok valós idejű adatot szolgáltatnak a terhelésről, hőmérsékletről, olajállapotról és hatásfokról.
Vagyis ma már nem kell biztonsági szorzóval tervezni, mert a valós adatok rendelkezésre állnak. Nem kell maximális kapacitásra méretezni, mert a rendszer maga alkalmazkodik. Nem kell nagy tartály a hőtehetetlenség miatt, mert a hőtermelés is csökkent.
A régi rendszerek tervezési előfeltevései egyenként váltak érvénytelenné.
Mit jelent ez a gyakorlatban?
Egy konkrét üzemi mérés mutatja meg igazán, hová tűnhet az energia.
Egy hazai műanyagipari üzemben egy tartályfúvó gépet vizsgáltak a magas olajhőmérséklet, az olaj gyors öregedése és a jelentős energiafogyasztás miatt. A gép közben látszólag rendben működött: zárt, és tartotta a szükséges erőt.

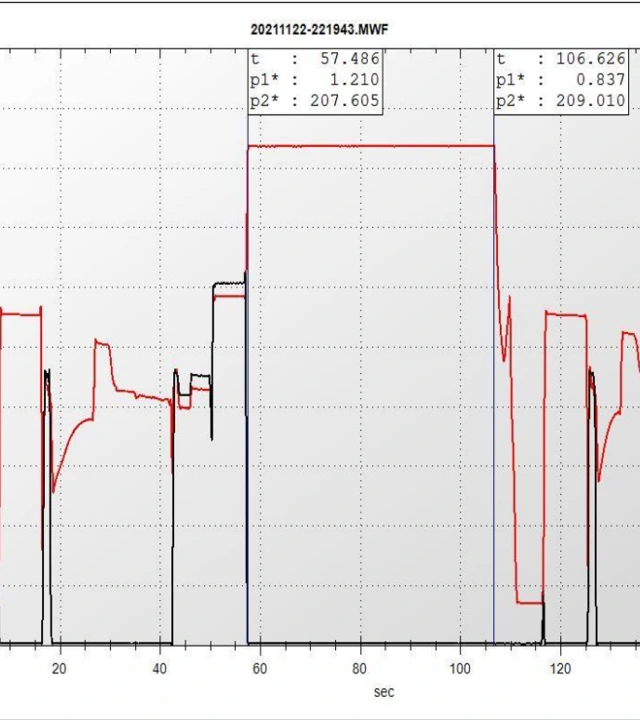

A nyomásmérés azonban kimutatta, hogy a körülbelül 110 másodperces ciklusból 49 másodpercen át egy állandó térfogat-kiszorítású szivattyú tartotta a záróerőt. Ebben az időszakban további mechanikai munkavégzés nem történt: az előállított hidraulikus teljesítmény gyakorlatilag teljes egészében hővé alakult.
A mért nyomás és az ismert térfogatáram alapján a hidraulikus veszteség 63 kW volt. A szivattyú és a motor hatásfokával együtt ez körülbelül 76 kW hálózatból felvett teljesítményt jelentett, vagyis egyetlen zárási szakasz nagyjából 1 kWh energiát emésztett fel hasznos mechanikai munka nélkül.
Óránként 32 ciklussal egy nyolcórás műszak vesztesége körülbelül 260 kWh volt. Évi 6000 üzemórával számolva ez megközelítette a 200 000 kWh-t és a mérésben alkalmazott emissziós tényező alapján a 70 tonna CO₂-kibocsátást.
A javaslat az állandó térfogat-kiszorítású szivattyú cseréje volt változtatható térfogat-kiszorítású axiáldugattyús szivattyúra. A számítás szerint ezzel a zárási szakasz vesztesége 85-90%-kal csökkenthető - az éves mért veszteségből kiindulva nagyságrendileg 170-180 ezer kWh megtakarítási potenciál. Ez számított lehetőség, nem utólag igazolt eredmény.
Az alacsonyabb hőtermelés emellett mérsékli a hűtési igényt, az olaj terhelését és a zajt. A szivattyú monitorozása kiszámíthatóbbá teheti az állapotfelügyeletet, egy IE4 motor pedig további 3-4%-os megtakarítást hozhat a teljes ciklusban.
A példa tanulsága egyszerű: nem a névleges motorteljesítményből derül ki, mennyit pazarol egy rendszer. Azt kell megmérni, hogy a ciklus mely részében keletkezik hasznos munka - és melyikben csak hő.

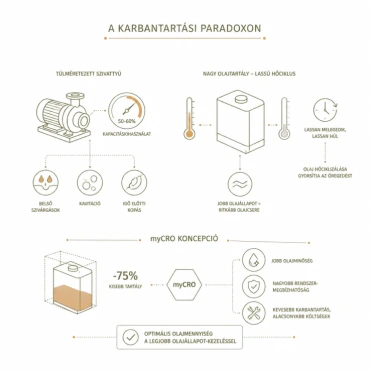

A karbantartási paradoxon
Van egy kevésbé nyilvánvaló következménye is a túlméretezésnek, amit érdemes külön kiemelni.
A túl nagy szivattyú nem feltétlenül a hatékony munkapontján üzemel. Ha a névleges kapacitásának csak 50-60%-át használja ki folyamatosan, az belső szivárgásokhoz, kavitációhoz és idő előtti kopáshoz vezethet – épp az ellenkezőjéhez, amit a túlméretezéssel el akartak érni.
Ugyanez vonatkozik az olajra is. Egy nagy tartályban lévő nagy olajmennyiség lassabban melegszik, de ha mégis felmelegszik, lassan is hűl le. Az olaj hőciklizálása gyorsítja az öregedését. Egy kisebb, jobban kezelt olajmennyiség sokszor jobb olajállapotot jelent – és ritkább olajcserét.
A myCRO koncepció épp ezen az elven alapul: nem a lehető legnagyobb tartályt tervezi, hanem a lehető legoptimálisabb olajmennyiséget, a legjobb olajállapot-kezeléssel. Bizonyos esetekben ez akár 75%-kal kisebb tartályt jelent, miközben az olajminőség és a rendszer megbízhatósága javul.
Akkor hát le kell cserélni az egészet?
Nem feltétlenül – és ez az egyik legfontosabb pont.
A régi hidraulikus tápegységek fizikai vázát, tartályát, csővezetékeit sokszor nem szükséges lecserélni. Ami elavult, az a vezérlési logika és a hajtástechnika – és ezek utólag is bővíthetők, modernizálhatók.
Egy frekvenciaváltó beépítése a meglévő motorhoz, egy változtatható lökettérfogatú szivattyú beállítása, vagy IoT-alapú monitorozás hozzáadása töredék annyiba kerülhet, mint egy teljes rendszercsere – és a megtérülési ideje sokszor 2-3 év alatt van.
Az első lépés szinte mindig ugyanaz: mérni kell. Nem érzésből eldönteni, hogy „nagy a rendszer, biztos pazarol", hanem tényadatokat gyűjteni a tényleges terhelési profilról, az energiafelhasználásról, a hőtermelésről.
Mert ami nem látszik, azt nem lehet optimalizálni. Aki nem méri, az nem tudja, mennyit fizet feleslegesen.
