CytroBox di Bosch Rexroth: efficiente, intelligente, compatto e silenzioso

A SPS Italia, la nuova unità idraulica nel campo di potenza da 7,5 Kw a 30 kW riduce gli spazi e il consumo di energia.

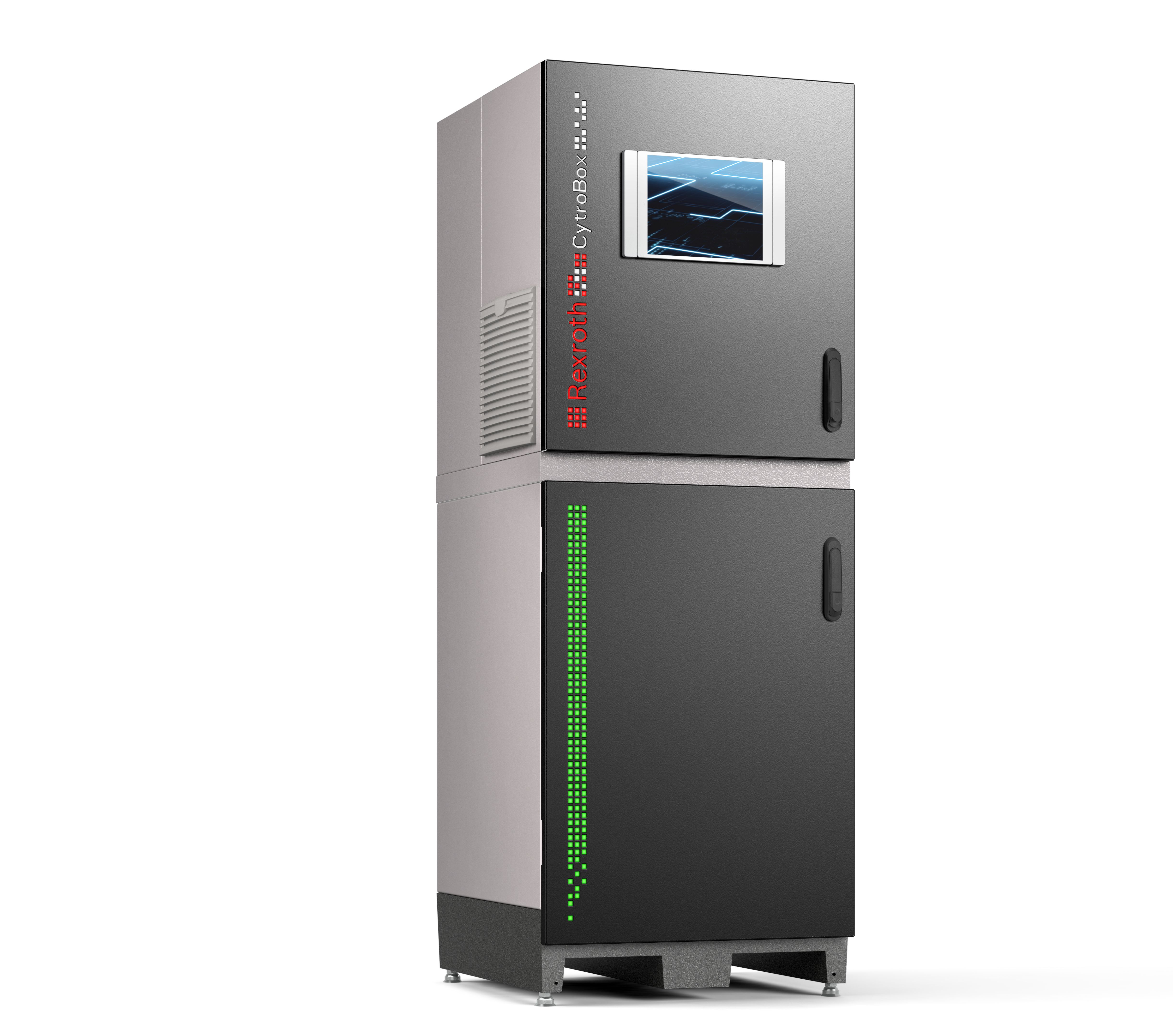

• Design compatto a forma di quadro elettrico
• Risparmio energetico fino all'80%
• Condition Monitoring e analisi dei dati

Con l'integrazione dei sistemi IT all’ interno di macchine e impianti si aprono enormi potenziali per gestire la tecnologia idraulica in modo più economico, veloce e intuitivo. È proprio qui che entra in gioco la nuova centralina idraulica CytroBox di Bosch Rexroth; con la sua struttura modulare intelligente ad alta efficienza energetica offre un nuovo approccio di soluzione per il campo di potenza compreso tra 7,5 e 30 kW. Inoltre, grazie all’integrazione delle tecnologie IoT, apre la strada alla implementazione coerente dei concetti di Industry 4.0.

CytroBox è un'unità idraulica di potenza nell’ intervallo tra 7,5 kW e 30 kW. Utilizza azionamenti con pompa a velocità variabile e controlli preimpostati che permettono di adeguare l’energia erogata alle specifiche richieste applicative. Di conseguenza, per risparmiare energia, la velocità di rotazione della pompa viene ridotta in caso di carico parziale o nullo, al contrario, a pieno carico viene aumentata con una risposta altamente dinamica. Ciò consente di risparmiare fino all'80% dell'energia rispetto ai gruppi con azionamenti a giri fissi.

Contribuisce ad un esercizio efficiente anche l’elevato rendimento del blocco idraulico, la cui anima di fusione in sabbia è stata realizzata utilizzando il metodo della stampa 3D. Con l’utilizzo di questo processo di produzione il blocco idraulico viene prodotto in modo più compatto con una riduzione degli ingombri fino al 40% ed una ottimizzazione dei canali di passaggio. Questo migliora il flusso dell'olio, riduce le perdite di carico e minimizza in punti a rischio di perdita, poiché sono necessari un minor numero di tappi filettati per la chiusura dei fori di lavorazione.

Integrazione intelligente per il Condition Monitoring

Equipaggiata con un pacchetto di sensori e interfacce aperte, CytroBox è destinata ad essere impiegata in ambienti connessi. I sensori integrati e cablati forniscono informazioni in tempo reale riguardo lo stato del filtro, dell'olio e dell’azionamento. I

dati raccolti vengono quindi elaborati dal controllo e, con l'ausilio dell’interfaccia Open Core, possono essere comodamente sottoposti ad un'ulteriore elaborazione e integrati nelle moderne filosofie di macchina.

CytroBox inoltre, tramite il servizio CytroConnect, offre agli utilizzatori un'opzione di connettività, in modo semplice e privo di rischi, tramite l’accesso al potenziale delle tecnologie IoT con modalità di servizio Pay-per-Use. Tutte le informazioni relative a CytroBox, dalle condizioni di funzionamento e dei componenti, agli imminenti interventi di manutenzione, fino alle analisi di manutenzione predittiva, risultano sempre comodamente accessibili con l'ausilio della rete Online Diagnostics Network (ODiN) Rexroth. Di conseguenza, le informazioni sono sempre a portata di mano.

Massima potenza in uno spazio d’installazione minimo

La flessibilità e un design salvaspazio costituiscono importanti criteri per la scelta dei componenti. CytroBox combina una ridotta superficie d'appoggio con un design compatto. A questo contribuisce anche il serbatoio studiato per realizzare al proprio interno un flusso ottimizzato ed una efficace de-areazione. Grazie alla progettazione con sistemi di simulazione CFD, è stato possibile ridurre il volume dell'olio del 75%, passando da 600 litri a soli 150 litri. Un ulteriore risparmio di spazio è stato ottenuto con l'impiego della tecnologia dei motori sincroni, questo tipo di motori ad alta potenza, raffreddati ad acqua sono fino all'80% più piccoli rispetto ai comparabili motori asincroni. Tutte le funzionalità vengono concentrate in un quadro elettrico compatto, ciò consente di inserire CytroBox con flessibilità e minimo ingombro nelle esistenti linee di produzione.

Minori emissioni acustiche per un maggiore comfort durante il lavoro

Il rumore trasmesso per via aera viene assorbito mediante la disposizione compatta di tutti i componenti all’interno di un unico alloggiamento isolato mediante pannelli fonoassorbenti integrati. In questo modo nessun tipo di rumore potrà più propagarsi all'esterno. Al fine di ridurre le emissioni acustiche trasmesse dal rumore strutturale, il gruppo motopompa viene collegato in modo rigido ad un basamento realizzato con materiale polimerico. Questa soluzione ha sostituito i tradizionali supporti di smorzamento che normalmente vengono utilizzati sulle centrali per attenuare il trasferimento di rumorosità, consentendo a CytroBox di ridurre le emissioni acustiche – anche a pieno carico – fino a valori inferiori a 75 dB(A). Gruppi comparabili registrano un livello sonoro medio di 85 dB(A). Ciò abbatte gli interventi e i costi volti alla riduzione della rumorosità e consente di lavorare in modo confortevole, anche nelle immediate vicinanze dell’unità idraulica.
