カスタムメイドのスクリュードライブに必須な5つの要件

ロボットや医療テクノロジー・半導体製造・工作機械・イントラロジスティクスでは、スクリュードライブのニーズが高まっています。ダイナミクスやコンパクト性、安全性が重視される場合もあれば、腐食防止や温度管理、さらには真空への適合性が重視される場合もあります。

これらのアプリケーションの共通点は「要件が増えつつある中で、より迅速かつ経済的に実現する必要がある」ということです。本ブログ記事では、以下の方法についてご紹介します。

• 適切なスクリュードライブソリューションを迅速に実装
• 特注設計（特殊仕様）や、後からの仕様変更に伴う追加コストを回避する。
• エンジニアリングの効率化

実績のあるスタンダードに基づきカスタマイズされたソリューション

多くのアプリケーション固有のスクリュードライブが必要な理由は数多くあります。

• 腐食による耐用年数の短縮
• 温度は精度に影響
• 接続部（インターフェース）の仕様が、必要な組み込み工数を左右する
• 取付方法が最終コストを左右する

課題：
アプリケーションが標準カタログにないボールまたは遊星ネジ機構を必要とすることが判明した場合、エンジニアリングコストと製造コストが大幅に増加します。特殊仕様（特注品）はコストがかさむだけでなく、実地における稼働実績（検証実績）が不十分な場合もあります。

ソリューション:

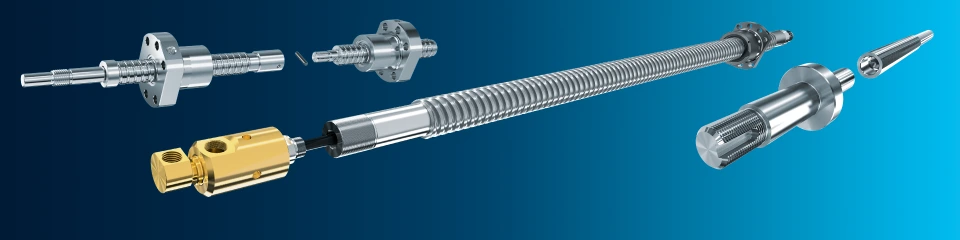

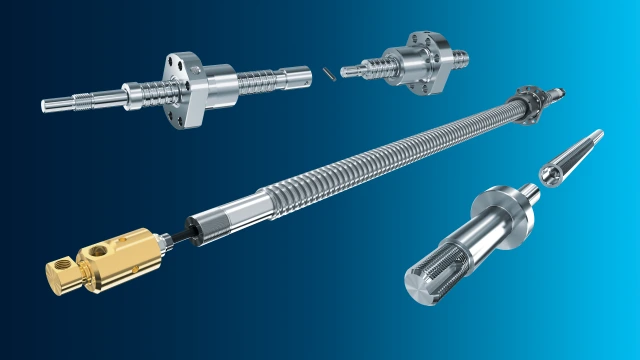

ボッシュ レックスロスは、 カスタムメイドの スクリュードライブ のご注文に対応しています。これらは、 実績のある標準コンポーネントや追加コンポーネントをベースに、工場で直接追加加工を施すことで、 お客様のご要望通りの仕様に仕上げられます

結果：
機械・設備メーカーは、CADデータや包括的なドキュメントを含む 実用的なソリューション を 予測可能なコスト で、より迅速に手に入れることができます。

レックスロスの製品ラインナップ には、コーティング、特注長さ、お客様のご仕様に基づく機械加工、組み合わせねじや特殊ナットに加え、過酷な用途向けの事前組み立て済みユニットまで幅広く含まれています。

スクリュードライブの上位 5 つの要件

1. 特殊環境向けのコーティングおよび材料

特殊な使用条件下で作動するスクリュードライブの場合、表面仕上げは精度と耐用年数の重要な要素です。水分、腐食性媒体、あるいは真空状態は、材料に影響を与えるだけでなく、摩擦や摩耗の性質も変化させてしまいます。また、特定のアプリケーションにおいては、光の反射が問題となることもあります。

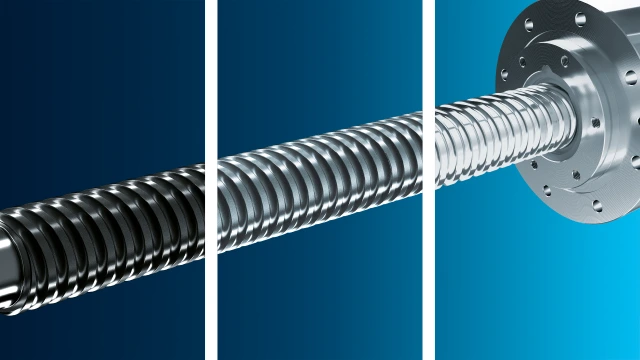

コーティングや耐食性を備えた製品の代表的な例としては、薄層の硬質クロムメッキが施されたネジやナット、食品製造など衛生管理が重要な分野向けのステンレス製製品、半導体製造や光学産業向けのマットブラックやマットシルバーのクロムメッキ表面などが挙げられます。

2. システムコンポーネントとしてのスクリュー：

多くの用途において、スクリューはすでに単なる動力伝達要素にとどまらない存在となっています。また、次のような追加機能も担います。

• ドライブへの組み込み
• 熱安定化
• 複雑な動きの導入

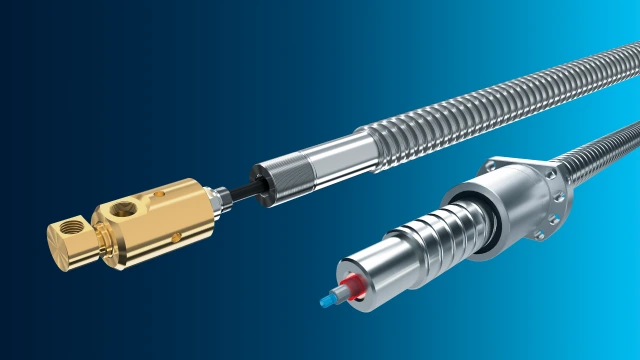

以下の例は、 工作機械分野における代表例が、温度制御（温調）可能な スクリュー（温調スクリュー）です。。これらでは、深穴加工（深穴ボア）と配管を用いたピンポイント冷却（温調）により、熱的影響を制御し、 追加の設置スペースを必要とせずにプロセスの安定性を高めることが可能となります。ボッシュ レックスロスの特許取得済みスクリュー温度制御システムでは、冷却媒体はスクリュー端部の固定式ロータリーフィードスルー（回転ジョイント）から導入され、スクリュー内を軸方向に循環します。その結果、最初のワークピースから 加工精度が最大75% 向上します

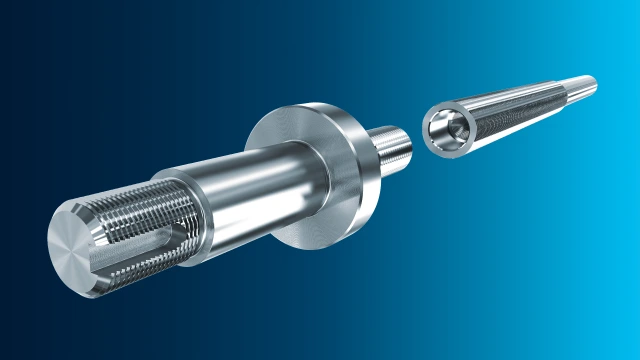

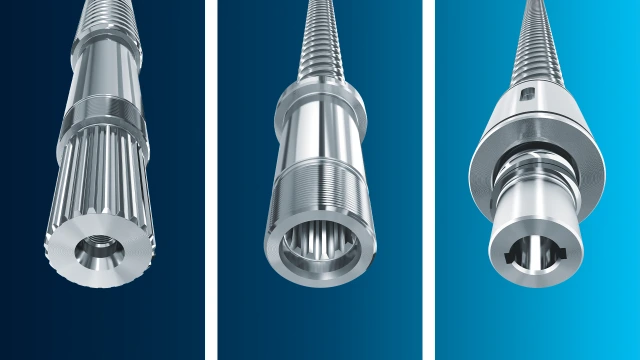

スクリュー端の機械加工 も頻繁に求められています。これには通常、以下が含まれます。

• 内歯、外歯、ドライブジャーナル、またはPTO シャフトを使用したポジティブロックモータ接続
• 硬化したベアリングシート、シュリンクリング、および特別な長さ
• 長さ 2～8 メートルのスクリュー部から作られた非常に長いボルト締めスクリュードライブ

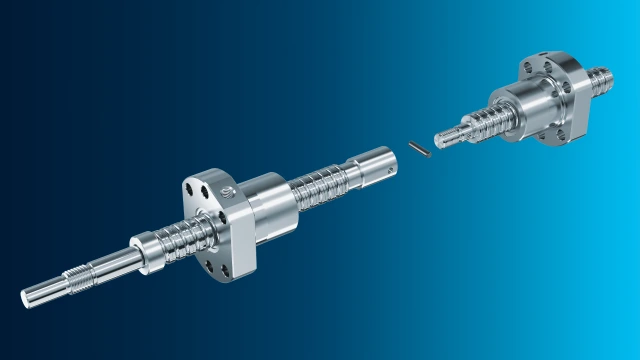

複合スクリュー は、必要に応じて、それぞれ右側と左側のスレッドを持つ 2 つのセクションがあり、異なるリードもあります。これにより、開閉機構やクランプ機構における相反する動作を、1 つの駆動装置で実現できます。代表的なアプリケーションとしては、自動車産業における自動車用タイヤの把持や、イントラロジスティクスにおいてさまざまな種類のパレットをハンドリングするための AMR（自律型モバイルロボット）におけるフォークの横方向調整などが挙げられます。

3. 機能性コンポーネントとしての特殊ナット

スクリューナットがもたらす適応の可能性は、しばしば過小評価されがちです。

目的を絞った仕様変更（カスタマイズ）により、機能をスクリュードライブに統合できるようになります。そうでないと、追加のコンポーネントが必要になり、ソリューションコストが不必要に増加します。これには以下が含まれます。

• 機械への組み込みに適した特殊形状（例：干渉回避形状、スロット、ねじ山など）
• 追加の潤滑および締結オプション

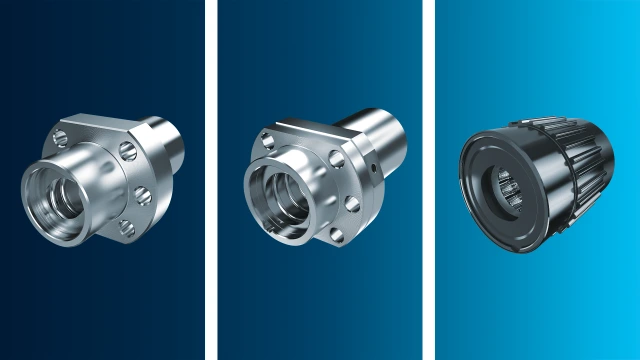

• ピニオン駆動用の外歯付き特殊ナット
• アレスターナットなどの安全機能

アレスターナット は、垂直方向に動作するボールネジアセンブリの安全性が極めて重要なアプリケーションにおいて不可欠です。一体型または後付け（アタッチメント）のいずれのタイプでも、これらはスクリュードライブナットやそれに取り付けられた部品が、制御不能な状態で突然脱落するのを防ぎます。例えば、医療技術の分野では、CTスキャナーを患者の上で確実に固定しておくための 安全装置 として用いられています。

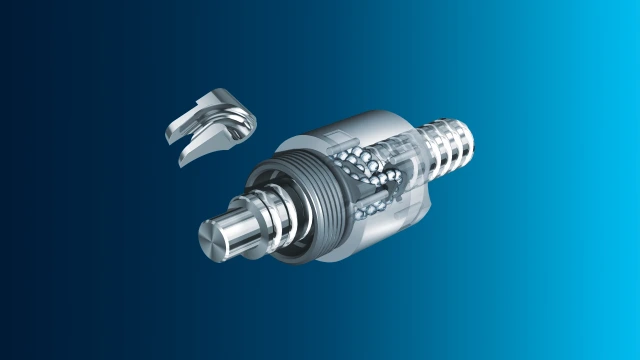

高温環境や、極めてダイナミックな動作を行う（高加減速の）コンポーネント、さらには真空環境においても使用できる特殊なディフレクターを開発しました。これらは、例えば半導体業界やガラス製造などで活用されています。

全循環方式（トータルデフレクション）により、ナット全長を有効に活用して高い耐荷重性、静粛な動作、そしてとりわけ均一なトルク特性を実現します。

4. あらかじめ組み立てられたユニットにより、必要な組立作業が軽減

構造設計そのものに加え、「組み立て」プロセスもまた、コスト効率に優れたカスタムソリューションの開発において、しばしば過小評価されがちな要素の一つです。

ヘビーデューティー用途 向けの大型スクリュードライブ（例：板金成形用のサーボプレスなど）は、組み立てやハンドリングにおいて高い要求が課されます。個々のコンポーネントの重さに加えて、それらは扱うことも困難です。例えば、75×20 サイズの遊星ネジ機構用の 53 kg のフランジベアリングは、取り付ける前に加熱し、その後、スロット付きナットを所定のトルクで締め付ける必要があります。エンドベアリングが組み込まれた組み立て済みのスクリュードライブ を採用することで、この組立作業がメーカー側に移行され、お客様の作業工数を削減できます。これは以下のことを意味します。

• 組み立て時間の短縮
• エラーリスクの軽減
• 特別なツール不要

5. エンジニアリングの合理化：ソリューションを効率的に見つける

テクノロジーや機能に加え、ますます決定的な要素となりつつあるものが一つあります。それは「時間」です。コーティング、追加加工、あるいはベアリング組み込み済みなど、すべてのカスタマイズされたスクリュードライブを設計、製造、および可能な限り迅速に供給する必要があります。

リニアモーションテクノロジーセレクタなどのデジタルツールは、バリエーションに迷うことなく、堅牢なソリューションをすばやく見つけるのに役立ちます。適切な標準ソリューションの迅速な事前選択を可能にし、お客様固有の図面や修正の基礎となる技術データや CAD モデルを提供します。

ここから、数回のクリックで 仕様変更のご要望 を レックスロス エンジニアリングチーム に送信できます。これを受けて、お客様との対話をしながら、お客様固有の調整を実装します。その結果、実績のあるレックスロス品質に基づき、プロジェクトのドキュメントや説明書、3D CAD データ、計算情報を含む、実証済みの標準コンポーネントに基づいて完全に適合したスクリュードライブが実現します。
